Для точного выполнения строительно-отделочных работ, необходимо наличие рабочих чертежей:
1. Обмерный чертеж с привязкой инженерных коммуникаций.
2. План демонтажа перегородок и инженерных коммуникаций.
3. План возводимых перегородок.
4. План помещения после перепланировки с размерами.

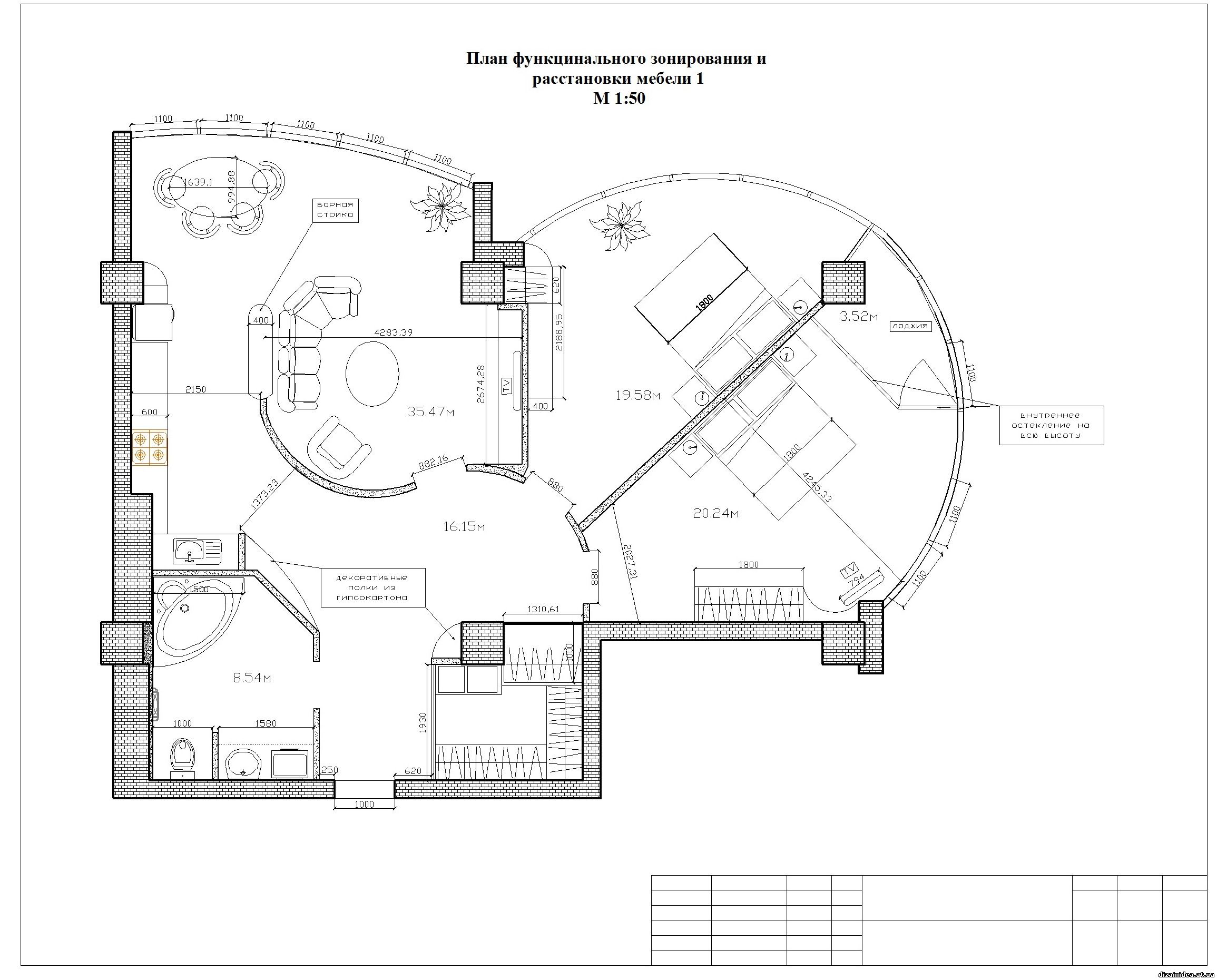

5. План функционального зонирования, размещения мебели и санитарно-технического оборудования (3-6 вариантов)..
6. План потолка с указанием типа используемого материала, отдельных узлов и сечений. (Количество чертежей зависит от уровня сложности потолка).

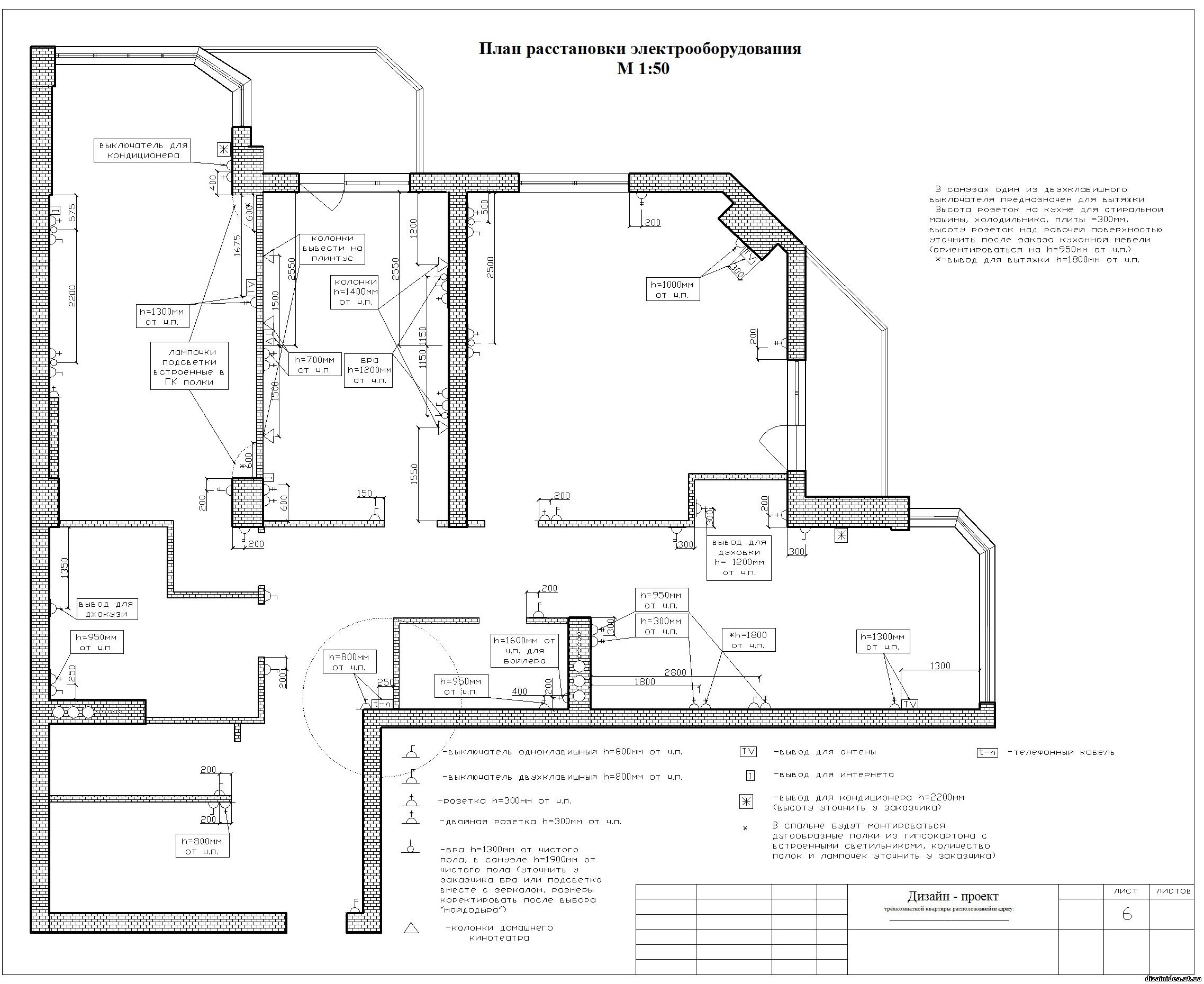

7. План размещения осветительных приборов, привязка выпусков освещения, план выключателей с указанием включения групп светильников.
8. План размещения электрических розеток и электровыводов с привязкой геометрических размеров.
9. План размещения электрического подогрева пола с привязкой регулятора.
10. План пола с указанием: отметки уровня пола, типа напольного покрытия, рисунка и размеров.
11. Экспликация напольных покрытий с указанием площади и артикула выбранного материала.

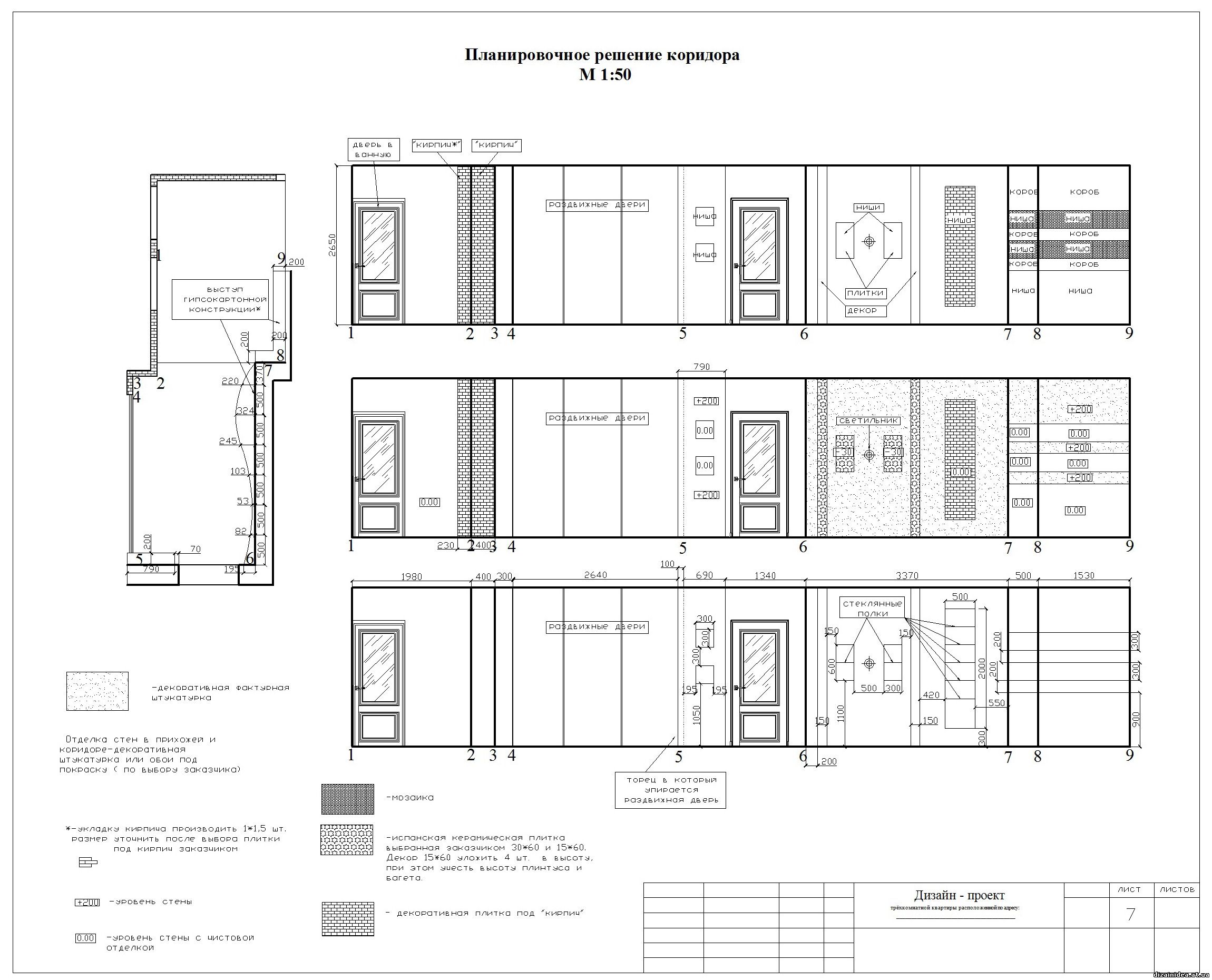

12. Разрез и развертка стен с декоративными элементами. (Количество чертежей зависит от количества декоративных элементов).
13. Развертка стен с раскладкой плитки с указание размеров, артикула и площади выбранного материала.
14. Чертежи заказных изделий (выполняется в случае необходимости).
Первая часть (1-5) рабочей документации выполняется до подготовки визуализации, лишь после того как заказчику нравится визуальный результат, прорабатывается остальная часть чертежей.
Имея на руках пакет чертежей Вы не только сможете проконтролировать работу строительной бригады, но и расчитать количество расходных материалов, просчитать расход теплого пола, имея четкий план потолков, Вы сможете определить стоимость натяжных потолков.
